HY5WZ-17/45
一、概述：
氧化鋅避雷器是電力運行中很重要的保護用電力設備。我國經過二十多年的大規模生產，無論是電阻片的生產和氧化鋅避雷器的設計水平都越來越好，確保了電網及電氣設備的安全運行，因此氧化鋅避雷器在我國的電力、電氣化鐵路、油田礦山、高壓開關柜等行業得到了更為廣泛的應用。
無間隙氧化鋅避雷器是由非線性電阻片（閥片）、絕緣外套、電極等部件組成。閥片是氧化鋅避雷器的核心元件，其單位體積吸收能量大（可并聯使用，吸收能量能力成倍提高），其優越的非線性伏安特性可以有效的限制電力系統的大氣過電壓和操作過電壓。
在額定電壓110KV~500KV的中性點有效接地電力系統，金屬氧化物避雷器的優越性比較明顯。額定電壓在3KV~63KV的非有效接地系統，一般都沒有接地故障自動切除裝置，通常允許帶接地故障運行兩個小時或者更長時間，因此避雷器要有較高的參考電壓和額定電壓。在中性點非有效接地系統使用無間隙金屬氧化物避雷器限制并聯補償電容器組和電動機操作過電壓已取得很好的效果。在保護老舊或弱絕緣設備以及空間比較緊湊的戶內變電所或開關柜等特殊場合，使用金屬氧化物避雷器也有很好的效果。
二、避雷器運行條件：
1、正常運行條件
①環境溫度為-40℃~+40℃；
②海拔高度不超過1000M；
③電源頻率不小于48Hz,不超過62Hz；
④長期施加在避雷器端子間的工頻電壓應不超過避雷器的持續運行電壓；
⑤地震列度7度及以下地區；
⑥最大風速不超過35m/s；
⑦太陽光的輻射。（注：避雷器附近有其它熱源，避雷器的使用需經雙方協商）
2、異常運行條件：
超出正常運行條件，避雷器的使用需雙方協商。
3、避雷器的耐污穢性能：
避雷器外套的最小公稱爬電比距應符合以下要求：
無明顯污穢地區 17mm/kV； 普通污穢地區 20mm/kV；
重污穢地區 25mm/kV； 特重污穢地區 31mmkV。
三、本公司產品
1、結構特點：
復合外套氧化鋅避雷器（CMOA）是由氧化鋅電阻片、上下電極、硅橡膠裙套等部件封裝而成的，其除了具備氧化鋅避雷器的保護性好、無續流、陡波響應快、耐污性能好、通流能力大、無截波、結構簡單、氣壓影響小等優點外，還具有以下特點：
①硅橡膠外套具有良好的防爆性能，可以避免惡性爆炸事故；
②硅橡膠外套很光亮、具有優良的憎水遷移性，配方中加有防紫外線的材料，具有優良的抗老化性能，因此產品可在重污穢、惡劣大氣環境中可靠運行；
③35kV整支避雷器結構緊湊、體積小、重量輕、運輸和安裝更為方便；
④避雷器技術參數進行了優化選擇和設計，各項指標優于GB11032-2000和JB/T8952-2005的規定，電氣參數完全滿足國際標準IEC99-4的規定。

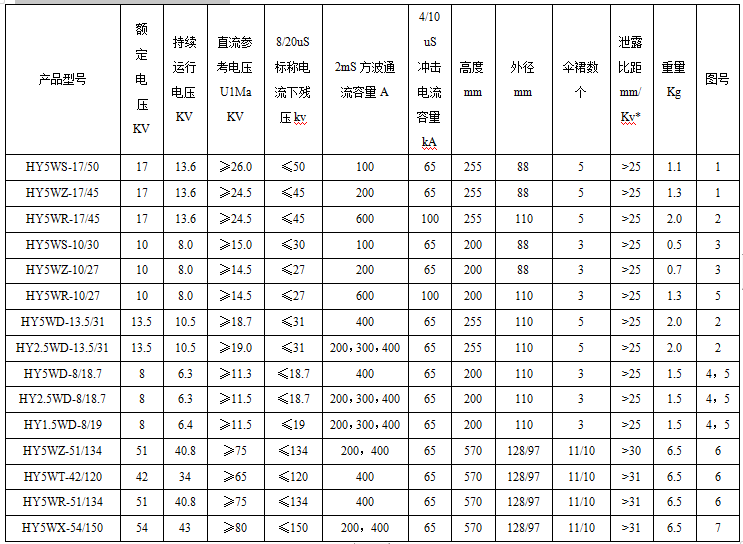

2、6~35KV避雷器技術參數：
